電子標簽由芯片及天線組成，附著在物體上標識目標對象，每個電子標簽具有唯一的電子編碼，存儲著被識別物體的相關信息。標簽芯片是電子標簽的核心部分，它的功能包括標簽信息存儲、標簽接收信號的處理和標簽發射信號的處理; 天線是電子標簽發射和接收無線信號的裝置。電子標簽芯片電路的復雜度與標簽所具有的功能相關，一般包括電源電路、時鐘電路、解調器、編解碼器、控制器、存儲器和負載調制電路等功能模塊。電子標簽的基本功能模塊如圖2-19所示。

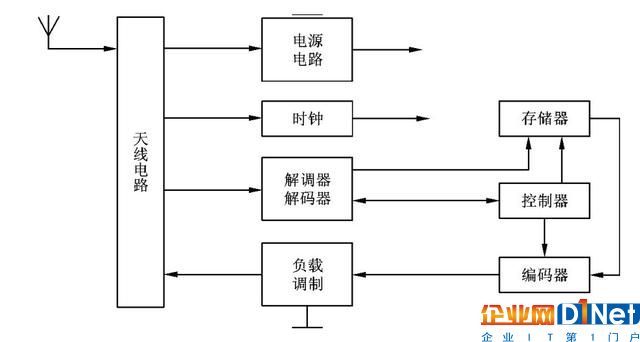

電子標簽的基本功能模塊

(1)電源電路

一般來說，電源電路的功能是將電子標簽天線輸入的射頻信號，整流為標簽工作的直流能量。射頻前端從電子標簽天線吸收電流，整流穩壓后作為芯片的直流電源，為芯片提供穩壓和偏置電路。設計電源電路時，需要綜合考慮電子標簽天線的匹配問題、功率和電壓的效率問題、數據調制的兼容性問題和電路結構復雜度問題。

(2)時鐘電路

時鐘電路提供時鐘信號。電子標簽天線獲取的載波信號，頻率經過分頻后，可以作為電子標簽編解碼器、存儲器和控制器的時鐘信號。

(3)數據輸入和輸出模塊

從讀寫器傳送到電子標簽的信息，包括給電子標簽下達的命令和傳送的數據兩部分。從讀寫器傳送到電子標簽的命令，通過解調、解碼電路送至控制器，控制器實現命令所規定的操作。從讀寫器傳送到電子標簽的數據，經解調、解碼后，在控制器的管理下寫入電子標簽的存儲器。

電子標簽送到讀寫器的數據，在控制器的管理下從存儲器輸出，經編碼器、負載調制電路輸出到電子標簽天線，再由電子標簽天線發射給讀寫器。
